g941j电动衬胶隔膜阀

g941j电动衬胶隔膜阀

一、G941J电动衬胶隔膜阀 产品概述 上海霜恒专业生产的G941J 电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路,复合隔膜将阀体下部腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆,阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。   电动执行器根据需要可以选择380V或者220V。 二、G941J电动衬胶隔膜阀 产品型号和图片

一、G941J电动衬胶隔膜阀 产品概述

上海霜恒专业生产的G941J 电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路,复合隔膜将阀体下部腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆,阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。

  电动执行器根据需要可以选择380V或者220V。

二、G941J电动衬胶隔膜阀 产品型号和图片

G941J电动衬胶隔膜阀

三、G941J电动衬胶隔膜阀 主要参数


设计标准 GB12239
结构长度 JB1688/GB12221
法兰标准 JB78
GB4216

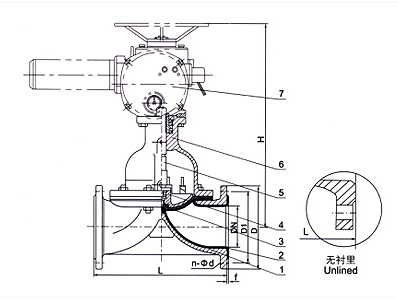

四、G941J电动衬胶隔膜阀 外形尺寸图

G941J电动衬胶隔膜阀外形尺寸图

五、G941J电动衬胶隔膜阀 外形连接尺寸

型 号 公称通径
DN(mm)
尺          寸 (mm) 重 量
(kg)
L D1 D n-d H 型号 输出力矩
N-m
启闭时间(S)
J型
G941W-6
G941J-6
G941FS-6
G941W-10
G941J-10
G941FS-10
15 125 65 95 4-14
20 135 75 105 4-14
25 145 85 115 4-14 445 Z5-18/16 50 17 40
32 160 100 140 4-14 457 Z5-18/16 50 20 42
40 180 110 150 4-18 466 Z5-18/16 50 14 45
50 210 125 165 4-18 480 Z10-18/16 50 20 50
65 250 145 185 4-18 517 Z10-18/16 150 28 60
80 300 160 200 4-18 539 Z10-36/25 100 16 70
100 350 180 220 8-18 576 Z10-36/25 100 17 80
125 400 210 250 8-18 634 Z15-18/25 150 32 104
150 460 240 285 8-23 660 Z15-18/25 150 53 125
200 570 295 340 8-23 860 Z20-18/25 200 53 180
250 680 350 395 12-23 930 Z20-18/25 200 53 280
300 790 400 445 12-23 1003 ZD30-36a 300 45 434
350 900 460 505 16-23 1028 ZD30-36a 300 45 476


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
