h44j旋起式衬胶

h44j旋起式衬胶

一、旋起式衬胶止回阀 产品概述 上海霜恒专业生产的H44J旋起式衬胶止回阀,适用于一般腐蚀性工况,可以很好地起到防止介质倒流和耐腐蚀的作用,如果腐蚀性更强的话,可以考虑选用衬氟。 H44J旋启式衬胶止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。 二、旋起式衬胶止回阀 产品型号和图片

一、旋起式衬胶止回阀 产品概述

上海霜恒专业生产的H44J旋起式衬胶止回阀,适用于一般腐蚀性工况,可以很好地起到防止介质倒流和耐腐蚀的作用,如果腐蚀性更强的话,可以考虑选用衬氟。

H44J旋启式衬胶止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。

二、旋起式衬胶止回阀 产品型号和图片

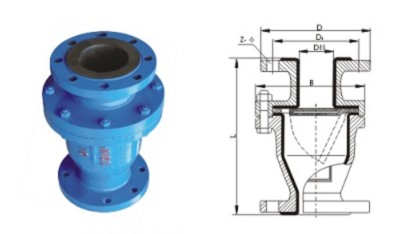

旋起式衬胶止回阀

三、旋起式衬胶止回阀 主要参数

名称 材料
上阀体 下阀体 灰铸铁 /硬橡胶
阀瓣 碳钢 /软橡胶

四、旋起式衬胶止回阀 外形尺寸图

旋起式衬胶止回阀外形尺寸图

五、旋起式衬胶止回阀 外形连接尺寸

公称通径(DN) 公称压力(MPa) 工作压力(MPa) L D D1 Z-Φ B 重量(Kg)
25 1.0 1.0 160 115 85 4-14 128 4.5
32 180 135 100 4-18 150 7
40 200 145 110 4-18 160 8
50 230 160 125 4-18 178 10
65 290 180 145 4-18 204 18
80 310 195 160 4-18 230 24
100 350 215 180 8-18 255 30.5
125 400 245 210 8-18 305 47.5
150 480 280 240 8-23 345 63.5
200 0.6 500 335 295 8-23 415 96.5
250 0.4 550 390 350 12-23 495 144
300 698 440 400 12-23 540 224
采用标准 设计制造: Q/JBGN03 结构长度:Q/JBGN03 法兰:JB78(PN1.0MPa)



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
