电动高压球阀

电动高压球阀

一、电动高压球阀 产品概述 霜恒牌电动高压球阀是由锻钢高压阀体及角行程电动执行器组成。执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,,在最大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。三分体式连接锻钢固定球阀,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对

一、电动高压球阀 产品概述

霜恒牌电动高压球阀是由锻钢高压阀体及角行程电动执行器组成。执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,,在最大工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。三分体式连接锻钢固定球阀,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;

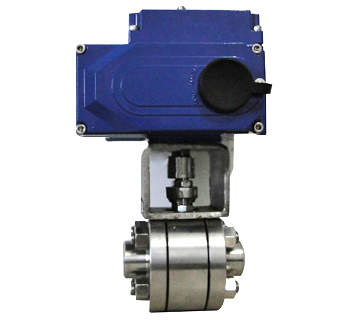

GYQ941电动高压球阀

标准阀座采用弹簧结构,将阀座推向球体,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

二、电动高压球阀 主要技术参数

1、阀体

阀体形式 三段式锻造阀体
公称通径 DN15~300mm、1/2"~12"
公称压力 PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa;ANSI 150、300、600、900LB
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式 整体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
阀体材料 锻钢

2、阀内件

阀芯形式 "O"型球型阀芯
流量特性 近似快开特性
阀芯材料 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理

3、执行器

执行器型号 CHR、HQ、381、DZW系列角行程执行机构
主要技术参数 电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360°
动作时间:15秒/30秒/60秒、保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位
防护等级:相当于IP-65、隔爆标志:ExdⅡBT4、驱动电机:8W/E、进线接口:PE1/2〞进线线锁

三、电动高压球阀 主要性能规范

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) ≤ 公称压力
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1

四、电动高压球阀 主要零件材料

零件名称 材料
阀体、阀盖 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
球体 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
螺柱、螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料 V型PTFE、柔性石墨

五、电动高压球阀 外形尺寸图

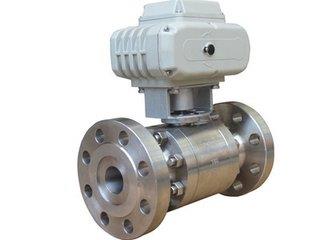

GYQ941电动高压球阀 (法兰连接)

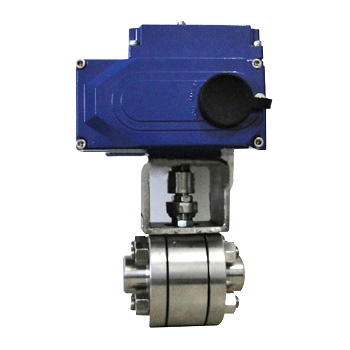

GYQ941电动高压球阀 (焊接式)

六、电动高压球阀 外形连接尺寸

公称通径 DN(mm) 15~300、1/2"~12"
L 由于该阀门为订做产品及各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售
部 ,技术人员将会为您提供完整的图纸及技术资料,所有外型结构尺寸需以工程师设计为准。
H、H1、H2
D
D1
D2
A1
b

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
