电动塑料球阀

电动塑料球阀

一、电动塑料球阀 产品概述 该电动塑料球阀采用角行程电动执行器与塑料球阀组成,产品分为开关式、反馈式、调节式(智能型)三大类,近百种型号,电动塑料球阀可与各种球阀、蝶阀等阀门相匹配;可选用110V、220V、380V交流电源;输出力距从50NM~2000NM开闭时间从5~100秒;电动塑料球阀具有结构紧凑、外观精美、体小量轻、智能控制、性能可靠、品质优良、使用方便等诸多特点; 电动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。 1、产品质量可靠、设计、造型美观。 2、材质卫生无毒耐磨损、易拆卸、维护简单易行。 3、性能可靠:轴承牙口电气元件等

一、电动塑料球阀 产品概述

该电动塑料球阀采用角行程电动执行器与塑料球阀组成,产品分为开关式、反馈式、调节式(智能型)三大类,近百种型号,电动塑料球阀可与各种球阀、蝶阀等阀门相匹配;可选用110V、220V、380V交流电源;输出力距从50NM~2000NM开闭时间从5~100秒;电动塑料球阀具有结构紧凑、外观精美、体小量轻、智能控制、性能可靠、品质优良、使用方便等诸多特点;
电动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。
1、产品质量可靠、设计、造型美观。
2、材质卫生无毒耐磨损、易拆卸、维护简单易行。
3、性能可靠:轴承牙口电气元件等关键零部件采用进口名牌产品。

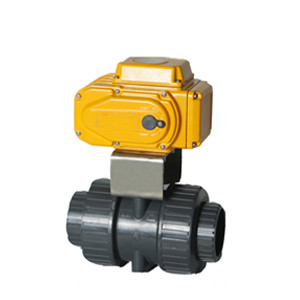

SQ911S电动塑料球阀

4、美观大方:铝合金压铸外壳、精细流畅、且可减少电磁干扰。
5、精密耐磨:蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好。
6、回差极小:蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
7、安全保证:通过1500V耐压检测,F级绝缘电机,安全有保障。
8、配套简单:采用单相电源、外接线路特别简单,也可做380V、直流电源。
9、使用方便:免加油、免点检、防水防锈、任意角度安装。
10、保护装置:双重限位、过热保护、过载保护(选装)。

二、电动塑料球阀 主要技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.0-1.6MPa
连接方式 法兰、螺纹、由令
阀体结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用温度 0~+60℃
适用介质 PVC兼容的食品工业化学溶剂
配置执行机构 可配HQ、HR等系列角行程电动执行机构

三、电动塑料球阀 执行器技术参数

电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动塑料球阀 主要零件材料

阀轴 聚氯乙烯 PVC
环型螺母 聚氯乙烯 PVC
阀体 聚氯乙烯 PVC
端口 聚氯乙烯 PVC
密封圈 聚四氟乙烯 P.T.F.E.
球体 聚氯乙烯 PVC

五、电动塑料球阀 主要外形尺寸图



SQ911S电动塑料球阀 配CHR执行器

六、电动塑料球阀 主要连接尺寸表

公称通径DN(mm) 10 15 20 25 32 40 50 65
内螺纹尺寸G(") 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
L0(mm) 207.5 207.5 207.5 207.5 207.5 207.5 207.5 207.5
L(mm) 103 112 122 130 152 157 187 236
H(mm) 225.5 225.5 230.5 239 246 250 271.5 322.5
重量(Kg) 5.6 5.7 5.8 6 6.3 6.5 7.3 7.8

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
