气动快速切断阀

气动快速切断阀

一、气动快速切断球阀 产品概述 上海霜恒阀门有限公司生产的气动快速切断球阀采用O型球阀和AT气缸(可选用双作用气缸或者单作用弹簧复位气缸),配以220V(24V)电磁阀和阀位反馈,可以实现对需要迅速切断的工艺的理想控制,切断时间1-3秒钟,配上快速排气阀,还可以缩短开闭时间。对于高温介质,球阀可以采用PPL或者金属密封,对于化工厂等需要防爆的场合,可以配上防爆电磁阀和防爆阀位反馈,如果需要断气断信号能操作,可以配上手轮机构,。气动快速切断球阀,特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该气动切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

一、气动快速切断球阀 产品概述

上海霜恒阀门有限公司生产的气动快速切断球阀采用O型球阀和AT气缸(可选用双作用气缸或者单作用弹簧复位气缸),配以220V(24V)电磁阀和阀位反馈,可以实现对需要迅速切断的工艺的理想控制,切断时间1-3秒钟,配上快速排气阀,还可以缩短开闭时间。对于高温介质,球阀可以采用PPL或者金属密封,对于化工厂等需要防爆的场合,可以配上防爆电磁阀和防爆阀位反馈,如果需要断气断信号能操作,可以配上手轮机构,。气动快速切断球阀,特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该气动切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

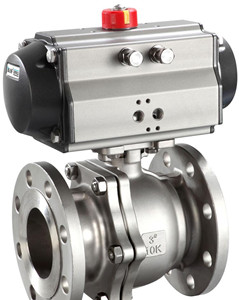

气动快速切断球阀

二、气动快速切断球阀 主要技术参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置执行机构 可配GT、AT、ST系列单双作用气动执行机构
控制方式 开关两位控制

三、气动快速切断球阀 执行器参数

公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
公称压力(MPa) PN1.6、2.5、4.0、6.4MPa
泄漏量 软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式 两段式阀体(浮动球体) 两段式阀体(固定球体)
阀芯形式 "O"型球形阀芯
密封填料 聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式 法兰、焊接、螺纹
流量特性 快开特性
可调范围 DN15-65 DN80-300
250:1 350:1
适用温度 密封面
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃
配置执行机构 可配GT、AT、ST系列单双作用气动执行机构
控制方式 开关两位控制

四、气动快速切断球阀 外形尺寸图

气动快速切断球阀

五、气动快速切断球阀 外形连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 140 95 65 46 4-14 95 65 46 4-14
20 140 191 140 105 75 45 4-14 105 75 56 4-14
25 150 193 140 115 85 65 4-14 115 85 65 4-14
32 165 212 164 140 100 76 4-18 140 100 76 4-18
40 180 217 164 150 110 84 4-18 150 110 84 4-18
50 200 260 190 165 125 99 4-18 165 125 99 4-18
65 220 293 210 185 145 118 4-18 185 145 118 8-18
80 250 323 247 200 160 132 8-18 200 160 132 8-18
100 280 382 276 220 180 156 8-18 235 190 156 8-22
125 320 468 348 250 210 184 8-18 270 220 184 8-26
150 360 510 378 285 240 211 8-22 300 250 211 8-26
200 400 655 524 340 295 266 12-22 360 310 274 12-26
250 630 / / 405 355 319 12-26 425 370 330 12-30
300 750 / / 460 410 370 12-26 485 430 389 16-30

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
