气动程控阀

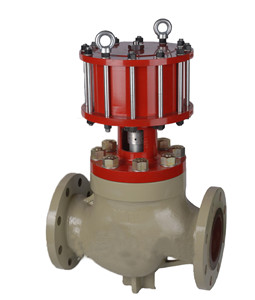

气动程控阀

一、气动程控阀 产品概述 上海霜恒阀门有限公司生产的SZCV气动程控阀,结构简单,性能可靠,维护方便,根据需要可以带手动控制,广泛应用于化肥厂、化工厂、钢铁厂等程序化控制系统,获得了用户的广泛赞誉。SZCV气动程控阀采用活塞式气动执行机构与截止阀组成,密封可以做成金属硬密封,也可以做成软密封,以适应更严格的密封要求,气动程控阀适用于截止切断测应用场合。SZCV气动程控阀具有密封性能好,双向耐压零泄漏;无磨损、无冲击、寿命长;抗分子筛粉尘等优点,该阀门采用世界先进的低流阻阀体、流线型流道设计,精密细致的铸造表面,功能特别的导流片,使流阻大大减小,加上独特的防冲刷结构:在工艺管道中的气体介质内,可能存在一定量的杂质

一、气动程控阀 产品概述

上海霜恒阀门有限公司生产的SZCV气动程控阀,结构简单,性能可靠,维护方便,根据需要可以带手动控制,广泛应用于化肥厂、化工厂、钢铁厂等程序化控制系统,获得了用户的广泛赞誉。SZCV气动程控阀采用活塞式气动执行机构与截止阀组成,密封可以做成金属硬密封,也可以做成软密封,以适应更严格的密封要求,气动程控阀适用于截止切断测应用场合。SZCV气动程控阀具有密封性能好,双向耐压零泄漏;无磨损、无冲击、寿命长;抗分子筛粉尘等优点,该阀门采用世界先进的低流阻阀体、流线型流道设计,精密细致的铸造表面,功能特别的导流片,使流阻大大减小,加上独特的防冲刷结构:在工艺管道中的气体介质内,可能存在一定量的杂质,在高速气流的推动下,这些杂质会急聚冲刷密封片。一定时间后,一般结构的阀门密封片会出现一些坑洞,造成阀门内漏。本阀门设计有密封片防冲刷装置,能使95%以上的气体冲刷在防冲刷装置上,并使气体流向有一定的导向作用,保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。

气动程控阀

二、气动程控阀 主要技术参数

阀体形式 直通铸造阀
公称通径 DN20~300mm
公称压力 PN1.6、2.5、4.06.4MPa;ANSI 150、300、600 LB;JIS 10、20、30 K
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
适用温度 -20~100℃;-20~200℃
泄流量 阀门开关无泄漏次数≥100万次
气源压力 0.40.6MPa
适用介质 油品、天然气、氢气、一氧化碳、二氧化碳、氧气、重整气、催化裂化干气、变换气、水、蒸汽等

三、气动程控阀 外形尺寸图

气动程控阀

四、气动程控阀 外形连接尺寸

公称通径 DN 公称压力(Mpa) L D D1 D2 b H
20 1.6 181 105 75 56 14 420
25 184 115 85 65 14 428
32 200 135 100 76 16 440
40 222 150 110 84 16 443
50 254 165 125 100 18 445
65 276 185 145 118 18 498
80 298 200 160 132 18 512
100 352 220 180 156 20 520
125 404 250 210 184 20 563
150 451 285 240 211 22 602
200 495 340 295 266 22 633
250 626 405 355 319 24 670
300 698 460 410 370 26 710

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
