DMF电磁阀煤气安全切断阀

DMF电磁阀煤气安全切断阀

一、DMF电磁式煤气安全切断阀 产品概述 上海霜恒阀门有限公司生产的DMF型电磁式煤气安全快速切断阀,是我公司自行研究设计。它与电磁式启动器组合配套使用,具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒,低泄漏等优点。电磁式煤气安全快速切断阀广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断,也可用于类似要求的其它场合。 工作原理: 1、电磁式煤气安全快速切断阀为法兰连接、杠杆式启闭阀, 它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。  2、当煤气或助燃空气低压时,通过相应的电路设计,可使电磁

一、DMF电磁式煤气安全切断阀 产品概述

上海霜恒阀门有限公司生产的DMF型电磁式煤气安全快速切断阀,是我公司自行研究设计。它与电磁式启动器组合配套使用,具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒,低泄漏等优点。电磁式煤气安全快速切断阀广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断,也可用于类似要求的其它场合。

工作原理:

1、电磁式煤气安全快速切断阀为法兰连接、杠杆式启闭阀, 它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
2、当煤气或助燃空气低压时,通过相应的电路设计,可使电磁铁在某一规定的低压时失电,这样杠杆失去平衡,安全阀相连的杠杆脱扣,重锤下落,安全阀立即关闭。另外一旦断电,也即电磁铁失电和上述相同,安全阀亦立即关闭,这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。

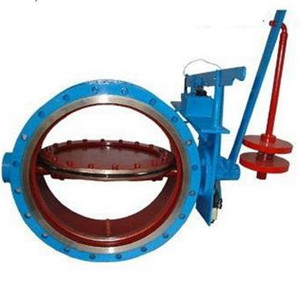

DMF电磁式煤气安全切断阀

二、DMF电磁式煤气安全切断阀 主要参数

公称压力 电源电压 切断时间 转角范围 工作温度 适用介质
0.1Mpa 220V 50HZ 1.5S 0-90° ≤200℃ 煤气、空气等气体


三、DMF电磁式煤气安全切断阀 主要零件材料

零件名称 阀体、蝶板 阀杆 填料 密封圈
材料名称 Q235A 优质碳钢 石棉盘根 硅橡胶


四、DMF电磁式煤气安全切断阀 主要外形连接尺寸

DN D D1 D2 L L1 L2 H b Z-φd
100 205 170 145 120 360 250 550 14 4-18
150 260 225 200 145 410 250 590 16 8-18
200 315 280 255 145 465 250 640 18 8-18
250 370 335 310 180 520 250 690 22 12-18
300 435 395 362 180 580 300 740 22 12-23
350 485 445 412 200 630 300 790 22 12-23
400 535 495 462 200 680 300 840 22 16-23
450 590 550 518 200 740 300 880 24 16-23
500 640 600 568 270 780 300 930 24 16-23
600 755 705 670 270 895 400 1020 24 20-25
700 860 810 775 270 1010 400 1100 24 24-25
800 975 920 880 270 1125 400 1190 26 24-30
900 1075 1020 980 270 1225 400 1280 26 24-30
1000 1175 1120 1080 300 1345 400 1360 26 28-30

注:以上参数均不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

DMF电磁式煤气安全切断阀外形尺寸图

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
