电动调节蝶阀

电动调节蝶阀

一、电动调节蝶阀 产品概述 霜恒牌ZAJD电动调节蝶阀电动调节蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。执行器采用一体化结构,内置控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动调节蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(

一、电动调节蝶阀 产品概述

霜恒牌ZAJD电动调节蝶阀电动调节蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。执行器采用一体化结构,内置控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动调节蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。电动调节蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

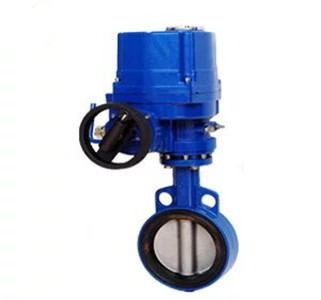

对夹式

二、电动调节蝶阀 产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、电动调节蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造阀
公称通径 DN50~1200mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46

2、阀内件

阀芯形式 "蝶"型垂直板式
流量特性 近似等百分比
阀芯材料 铸钢、不锈钢(CF8、CF8M、CF3、CF3M)

3、执行器

执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

四、电动调节蝶阀 主要性能指标

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数KV 110 180 232 368 656 735 1240 2025 2712 3875 5038 6900 8500 12200
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量Q 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1%
可调范围 50:1

五、电动调节蝶阀主要技术规范

公称通经DN(mm) 50~2000
公称压力PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

六、电动调节蝶阀 主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

七、电动调节蝶阀 执行标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

八、电动调节蝶阀 主要外形图

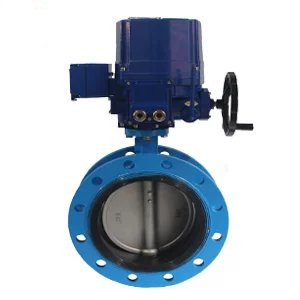

电动调节蝶阀 法兰连接(配CH执行器)
电动调节蝶阀 对夹连接(配CH执行器)

九、电动调节蝶阀 主要外形尺寸

公称通径DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
H1 根据所配执行机构而定
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
PN1.0MPa法兰尺寸
D 165 185 200 220 250 285 340 395 445 505 565 615 670 780 895 1015 1115 1230
D1 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950 1050 1160
n-Φd 4-18 4-18 8-18 8-18 8-18 8-22 8-22 12-22 12-22 16-22 12-26 20-26 20-26 20-30 24-30 24-33 28-33 28-36
PN1.6MPa法兰尺寸
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
n-Φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
PN2.5MPa法兰尺寸
D 165 185 200 235 270 300 360 425 485 555 620 670 730 845 960 1085 1185 1320
D1 125 145 160 190 220 250 310 370 430 490 550 600 660 770 875 990 1090 1210
n-Φd 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-36 20-39 24-42 24-48 28-48 28-55

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
