电动防爆蝶阀

电动防爆蝶阀

一、电动防爆蝶阀 产品概述 电动防爆蝶阀的连接方式主要有:法兰式和对夹式。是工业自动化控制领域中的重要执行单元。主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动防爆蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧蝶板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动防爆蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动防爆蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动

一、电动防爆蝶阀 产品概述

电动防爆蝶阀的连接方式主要有:法兰式和对夹式。是工业自动化控制领域中的重要执行单元。主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动防爆蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧蝶板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动防爆蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动防爆蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

FBD943电动防爆蝶阀

二、电动防爆蝶阀 产品特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、电动防爆蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造阀
公称通径 DN50~1200mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46

2、阀内件

阀芯形式 "蝶"型垂直板式
流量特性 近似等百分比
阀芯材料 铸钢、不锈钢(CF8、CF8M、CF3、CF3M)

3、执行器

执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

四、电动防爆蝶阀 主要性能指标

输入信号 4~20mADCc 1-5VDC 220VAC开关接点信号
阀位输出信号 4~20mADC,负载电阻:≤500Ω
分辨率 高于1/200
死区 0.4~1.2%可调
信号隔离 输入信号、输出信号、电源三隔离
故障状态 可设定为0-100%全行程任意位置
工作温度 -10~55℃
相对湿度 ≤90%(不凝结)
位置转换精度 ±0.5%
绝缘电阻 ≥100MΩ(500VDC.)
绝缘强度 2000VAC,1分钟(输入对输出对电源对地)

五、电动防爆蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

六、电动防爆蝶阀 主要零部件材料

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

七、电动防爆蝶阀 主要外形图

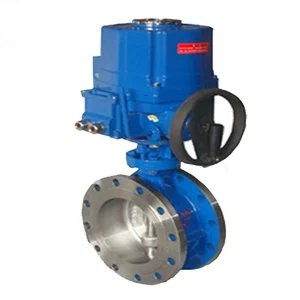

电动防爆蝶阀 法兰连接(配Z型防爆执行器)

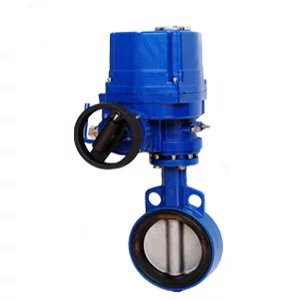

电动防爆蝶阀 对夹连接(配HQ执行器)

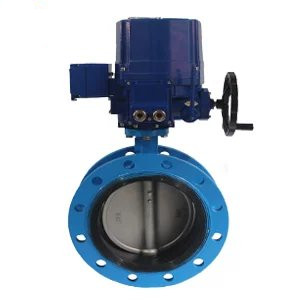

电动防爆蝶阀 对夹连接(配381R执行器)

八、电动防爆蝶阀 主要外形尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
