电动软密封蝶阀

电动软密封蝶阀

一、电动软密封蝶阀 产品概述 霜恒牌电动软密封蝶阀的主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动软密封蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动软密封蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

一、电动软密封蝶阀 产品概述

霜恒牌电动软密封蝶阀的主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动软密封蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。电动软密封蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

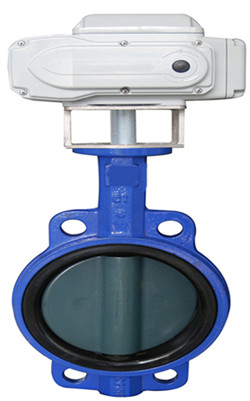

电动软密封法兰蝶阀
电动软密封对夹蝶阀

二、电动软密封蝶阀 产品特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、电动软密封蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造阀
公称通径 DN50~1200mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46

2、阀内件

阀芯形式 "蝶"型垂直板式
流量特性 近似等百分比
阀芯材料 铸钢、不锈钢(CF8、CF8M、CF3、CF3M)

3、执行器

执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

四、电动软密封蝶阀 主要性能规范

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

五、电动软密封蝶阀 主要零件材质

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

六、电动软密封蝶阀 密封材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃
-40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

七、电动软密封蝶阀 主要外形图

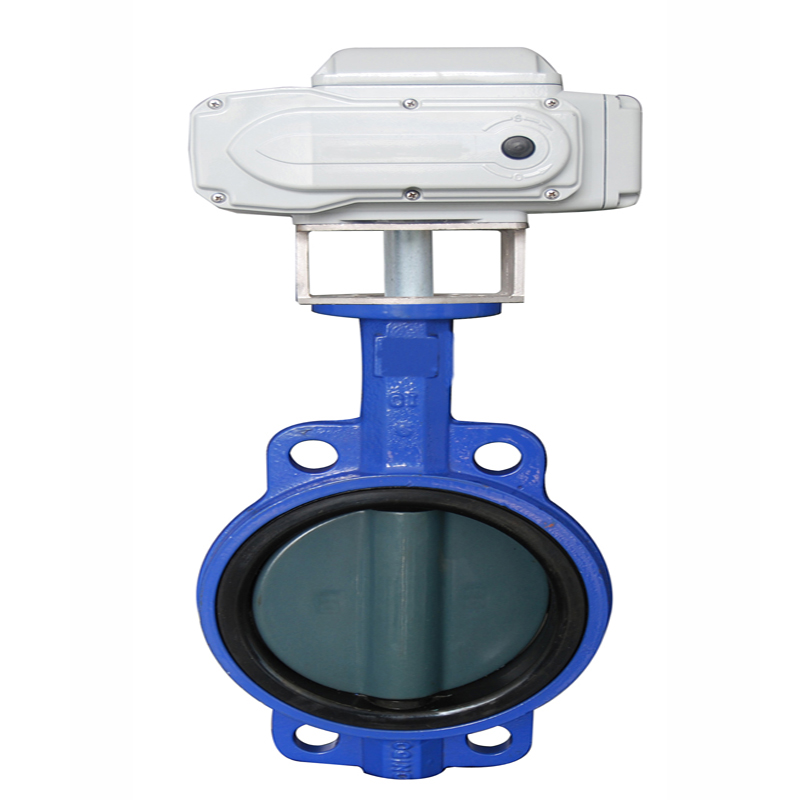

电动软密封蝶阀 (法兰式)
电动软密封蝶阀 (对夹式)

八、电动软密封蝶阀 主要外形尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 342 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 430 165 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 470 190 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
