电动对夹式蝶阀

电动对夹式蝶阀

一、电动对夹式蝶阀 产品概述      上海霜恒牌电动软密封蝶阀的主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动软密封蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。 电动软密封蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自

一、电动对夹式蝶阀 产品概述

     上海霜恒牌电动软密封蝶阀的主要优点:结构简单,体积小重量轻,造价低,安装在高空暗道,也可调节流量介质。流体阻力较小,中大口径的电动软密封蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,无论在任何情况下均具有优良的密封性能(最高可达零泄露)。
电动软密封蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

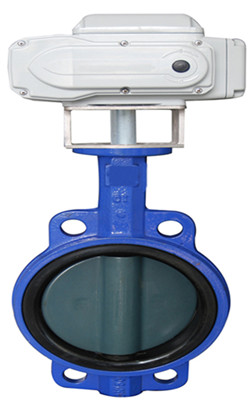

D971X电动对夹式蝶阀

二、电动对夹式蝶阀 产品特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

三、电动对夹式蝶阀 采用标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

四、电动对夹式蝶阀 执行器参数

执行器特点:
1、功能强劲:智能型、调节型、开关式。
2、体积小巧:体积仅相当于同类产品的35%左右。
3、使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5、智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机.亦可选用PSQ系列或DYR系列。

五、电动对夹式蝶阀 主要零件材料

零件名称 材料
阀体 HT250 WCB SUS304
蝶板 球墨铸铁镀镍磷 不锈钢304、316
阀轴 2Cr13 SUS304
密封圈 NBR、EPDM 、VITON、PTFE

六、电动对夹式蝶阀 主要外形图



电动软密封对夹蝶阀

七、电动对夹式蝶阀 主要连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 43 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 46 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 46 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 52 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 56 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 56 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 60 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 68 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 78 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 78 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 102 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 114 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 127 342 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 154 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 165 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 190 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 203 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 216 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 254 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
