电动通风蝶阀

电动通风蝶阀

一、电动通风蝶阀 产品概述 本公司经营的D941W电动通风蝶阀由角行程电动执行器和通风蝶阀组成,它与电动单元组合仪表配合使用。电动通风蝶阀亦可配置调节型电动执行器,执行机构内有伺服系弘,无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气等。 其主要特点如下: 1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。 2、内无连杆、螺栓等、工作可

一、电动通风蝶阀 产品概述

本公司经营的D941W电动通风蝶阀由角行程电动执行器和通风蝶阀组成,它与电动单元组合仪表配合使用。电动通风蝶阀亦可配置调节型电动执行器,执行机构内有伺服系弘,无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。适用介质,煤气、含尘气体、烟道气等。 其主要特点如下:
1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。

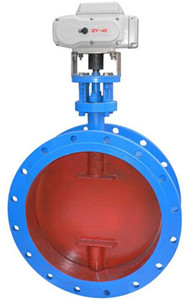

D941W电动通风蝶阀

二、电动通风蝶阀 主要技术参数

阀体形式 钢板焊接阀
公称通径 DN50~1000mm
公称压力 PN0.25、0.6、1.0 MPa
法兰标准 JB、ANSI、GB、HG、JIS等
连接形式 法兰式、对夹式
压盖型式 压板压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
阀板形式 蝶形
流量特性 开关型(线性)、调节型(近似等百分比)
执行器型号 381R、CH、PSQ、NA、HQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
环境温度:-25~+70℃、环境湿度:≤95%

三、电动通风蝶阀 主要性能指标

项目 指标值
基本误差% ±2.5
回差% 2.0
死区% 3.0
始终点偏差% ±2.5
额定行程偏差% +2.5
允许泄漏量1/h 2×10-2×阀额定容量

四、电动通风蝶阀 主要零件材料

阀体、底座 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
蝶板 HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti
阀杆 2Cr13、不锈钢
填料 V型聚四氟乙烯填料、柔性石墨填料

五、电动通风蝶阀 主要外形图


电动通风蝶阀 (配CH执行器)

六、电动通风蝶阀 主要连接尺寸

公称通径DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
H 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
H1 根据阀门所需力矩而定,配置电动执行器不同,外形尺寸也不相同,详情请咨询公司技术部!
H2
A
A1
D 140 160 190 210 240 265 320 375 440 490 540 595 645 755 860 975 10755 1175
D1 110 130 150 170 200 225 280 335 395 445 495 550 600 705 810 920 1020 1120
n-φd 4-14 4-14 4-18 4-18 8-18 8-18 12-18 12-22 12-22 16-22 16-22 20-22 20-26 24-26 24-30 24-30 24-30 28-30

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
