ZBSF全不锈钢电磁阀

ZBSF全不锈钢电磁阀

一、ZBSF不锈钢电磁阀 产品概述 上海霜恒阀门有限公司生产的霜恒牌ZBSF全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断或流量调节控制。 本系列不锈钢电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等经营和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列不锈钢电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。ZBSF系列不锈钢电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

一、ZBSF不锈钢电磁阀 产品概述

上海霜恒阀门有限公司生产的霜恒牌ZBSF全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的流体介质的通断或流量调节控制。
本系列不锈钢电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等经营和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列不锈钢电磁阀主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。ZBSF系列不锈钢电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

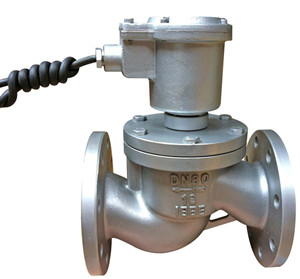

ZBSF不锈钢电磁阀

二、ZBSF不锈钢电磁阀 结构特点

1、零压力亦能打开主阀,低压差流量大,适用范围广,阀盖采用螺纹连接,拆装,维修方便。
2、采用特种不锈钢制作,适用于食用流体、超净流体及腐蚀性介质
3、不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4、液体、气体、油品可混合使用,更加提高电磁阀的使用范围
5、特殊场合可持续长时间通电,采用耐高温材料,介质流体温度可达220℃
6、阀芯密封磨损可自动补偿,更加提高电磁阀的寿命和可靠性,经受二十年长期市场考验。

三、ZBSF不锈钢电磁阀 结构原理

本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀开启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关闭。常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

四、ZBSF不锈钢电磁阀 主要技术参数

工作介质 腐蚀性气体、超净流体、食用流体ZBSF-1:气体用 、ZBSF-1Y:液体用、ZBSF-2:气体用    ZBSF-2Y:液体用
介质温度 ℃ ZBSF-1 (1Y):≤60℃、ZBSF-2 (2Y):≤200℃
公称压力 (MPa) 1.0、1.6
工作压差 (MPa) 0~1.6
电源电压 AC220V、DC24V 其余规格可作特殊订货
使用寿命 按JB/T7352~94规定
泄漏量 (ml/min) 按JB/T735~94·F规定
公称通径 (mm) 15 20 25 32 40 50
流量系数 (KV) 3.8 7.4 10.3 18.8 25.7 41
功耗 (VA) 40 50


五、ZBSF不锈钢电磁阀 主要外形连接尺寸

公称通径
DN(mm)
内螺纹连接 法兰连接
H L G H L D D1 D2 b f n-Ød
15 148 92 1/2″ 148 115 95 65 46 14 2 4-Ø14
20 148 92 3/4″ 148 115 105 75 56 16 2 4-Ø14
25 148 110 1″ 148 125 115 85 65 16 3 4-Ø14
32 182 120 11/4″ 182 150 140 100 76 18 3 4-Ø18
40 182 140 11/2″ 182 160 150 110 84 18 3 4-Ø18
50 192 162 2″ 192 190 165 125 99 20 3 4-Ø18



ZBSF不锈钢电磁阀外形尺寸图

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
