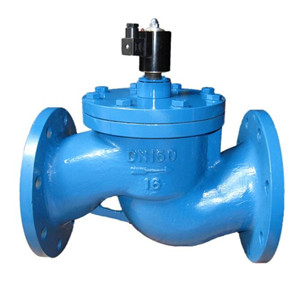

ZQDF蒸汽电磁切断阀

ZQDF蒸汽电磁切断阀

一、ZQDF蒸汽电磁阀 产品概述 上海霜恒阀门有限公司生产的ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

一、ZQDF蒸汽电磁阀 产品概述

上海霜恒阀门有限公司生产的ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

ZQDF蒸汽电磁阀

二、ZQDF蒸汽电磁阀 结构特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

三、ZQDF蒸汽电磁阀 结构原理

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

四、ZQDF蒸汽电磁阀 主要技术参数

型号参数 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力(MPa) 1.6
工作压差(MPa) DN15-50 0~1.6
DN65-100 0.05~1.6
介质种类 煤气、 空气等 饱和 蒸汽 过热蒸汽或高温气体 水油 液体 热水 高温 水、油
介质温度℃(mm) ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
使用电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-92规定
泄漏量(ml/min) 按JB/T7352-92·F规定
功耗(VA) 50


五、ZQDF蒸汽电磁阀 主要外形连接尺寸

公称通径 DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14
20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14
25 153 110 1 153 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 176 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 176 200 150 110 84 18 3 4 -Φ18
50 192 162 2 192 230 165 125 99 20 3 4 -Φ18
65       250 290 185 145 118 20 3 4 -Φ18
80       260 310 200 160 132 20 3 8 -Φ18
100       290 350 220 180 156 22 3 8 -Φ18


ZQDF蒸汽电磁阀外形尺寸图

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
