SZCZP高温电磁阀

SZCZP高温电磁阀

一、SZCZP高温电磁阀 产品概述 上海霜恒阀门有限公司生产的SZCZP高温电磁阀是间接先导式平衡电磁阀,具有耐高温、耐腐蚀、耐磨损、使用范围广等优点,广泛应用于输送水、轻油、重油,过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。 SZCZP高温电磁阀 二、SZCZP高温电磁阀 主要技术参数 公称温度℃

一、SZCZP高温电磁阀 产品概述

上海霜恒阀门有限公司生产的SZCZP高温电磁阀是间接先导式平衡电磁阀,具有耐高温、耐腐蚀、耐磨损、使用范围广等优点,广泛应用于输送水、轻油、重油,过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。

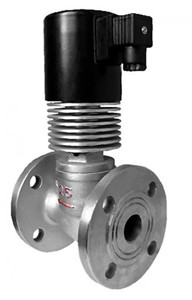

SZCZP高温电磁阀



二、SZCZP高温电磁阀 主要技术参数

公称温度℃ ≤425
公称压力MPa 4.0
工作压差MPa 0~4 0.05~4 0.1~4
公称通径mm 10 15 20 25 32 40 50 65 80 100 125 150
功耗VA 80
电压V 220
额定流量系数 按JB/T7352-94规定
泄漏量 按JB/T7352-94·F规定


三、SZCZP高温电磁阀 主要外形连接尺寸

DN H D D1 D2 n-d f b L
10 465 90 60 41 4-Φ14 2 14 130
15 465 95 65 46 4-Φ14 2 14 130
20 465 105 75 56 4-Φ14 2 16 150
25 465 115 85 65 4-Φ14 3 16 160
32 475 140 100 76 4-Φ18 3 18 180
40 490 150 110 84 4-Φ18 3 18 200
50 505 165 125 99 4-Φ18 3 20 230
65 525 185 145 118 8-Φ18 3 22 290
80 535 200 160 132 8-Φ18 3 24 310
100 565 235 190 156 8-Φ22 3 24 350
125 580 270 220 184 8-Φ26 3 26 400
150 605 300 250 211 8-Φ26 3 28 480


SZCZP高温电磁阀外形尺寸图

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
